Sezionatore con fusibile a 3 poli 250A 690V su guida DIN

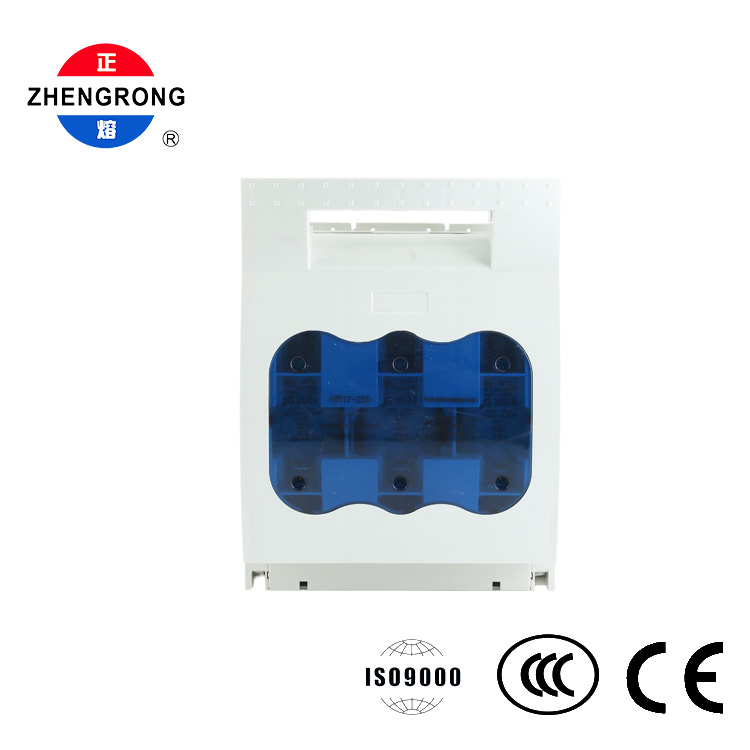

Il sezionatore sottocarico con fusibile ZHENGRONG HR17-250 è un dispositivo di commutazione e protezione compatto e professionale per la distribuzione trifase a bassa tensione. Controlla l'apertura/interruzione del circuito e fornisce un chiaro punto di isolamento, mentre i fusibili integrati proteggono le apparecchiature a valle da sovraccarico e danni da cortocircuito.

Il design a 3 poli protegge tutte e tre le fasi contemporaneamente. Con una potenza nominale di 250 A e contrassegnato con conformità allo standard IEC/EN, è adatto per motori, trasformatori e altre apparecchiature elettriche in impianti industriali, officine ed edifici commerciali.

Progettazione e funzionamento

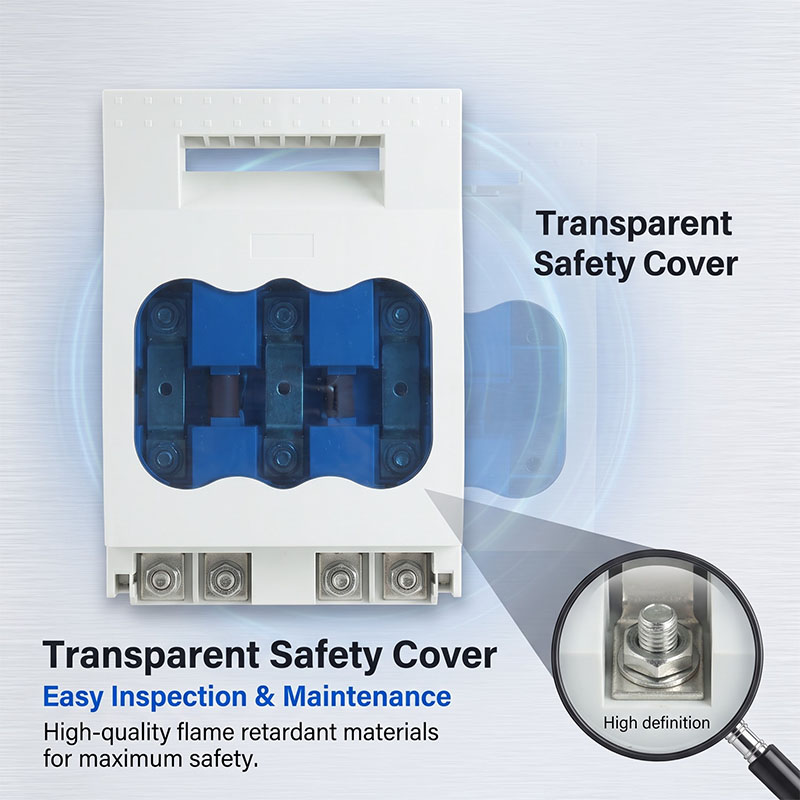

Un'ampia fessura per la maniglia operativa nella parte superiore consente una comoda commutazione manuale. La grande finestra blu traslucida a triplo arco nella parte anteriore consente agli ispettori di controllare a colpo d'occhio lo stato dei fusibili di tutti e tre i poli, senza aprire l'interruttore, riducendo i tempi di ispezione e migliorando la sicurezza.

Quando aperto, il sezionatore forma un'interruzione chiaramente visibile, garantendo un isolamento sicuro per il personale di manutenzione. L'alloggiamento presenta due file di piccole rientranze quadrate sulla parte superiore per una maggiore presa e durata, e un'area etichetta rettangolare sopra la finestra per la numerazione o le etichette delle apparecchiature.

Costruzione e installazione

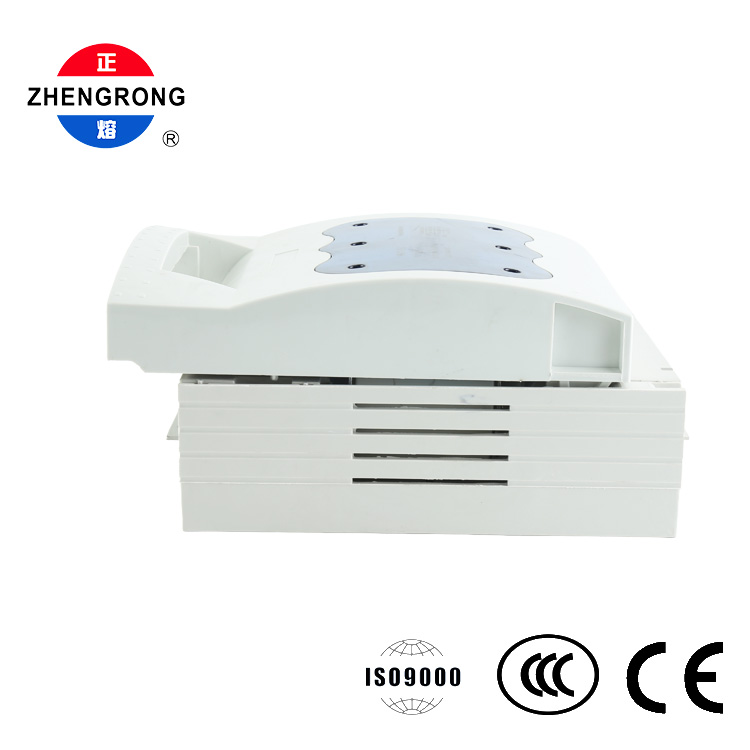

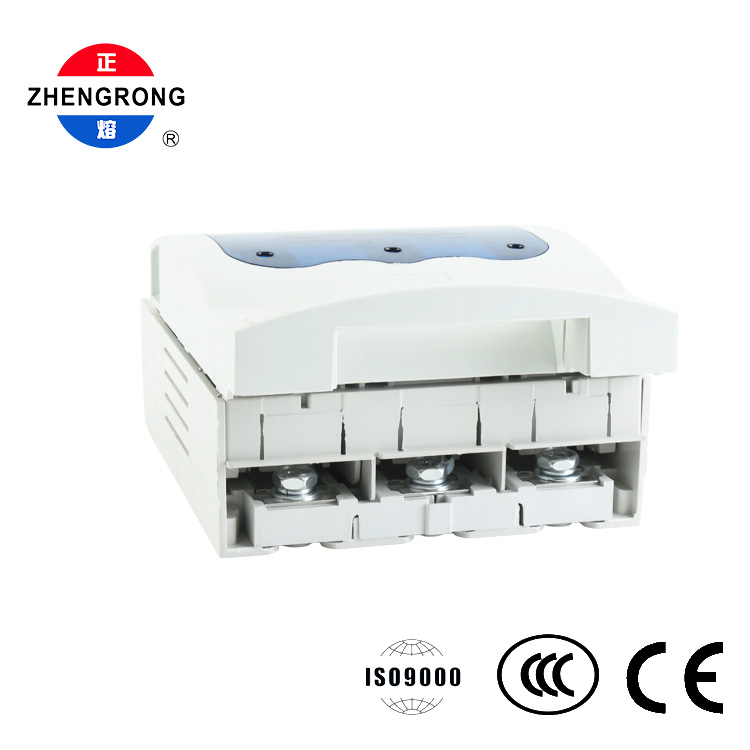

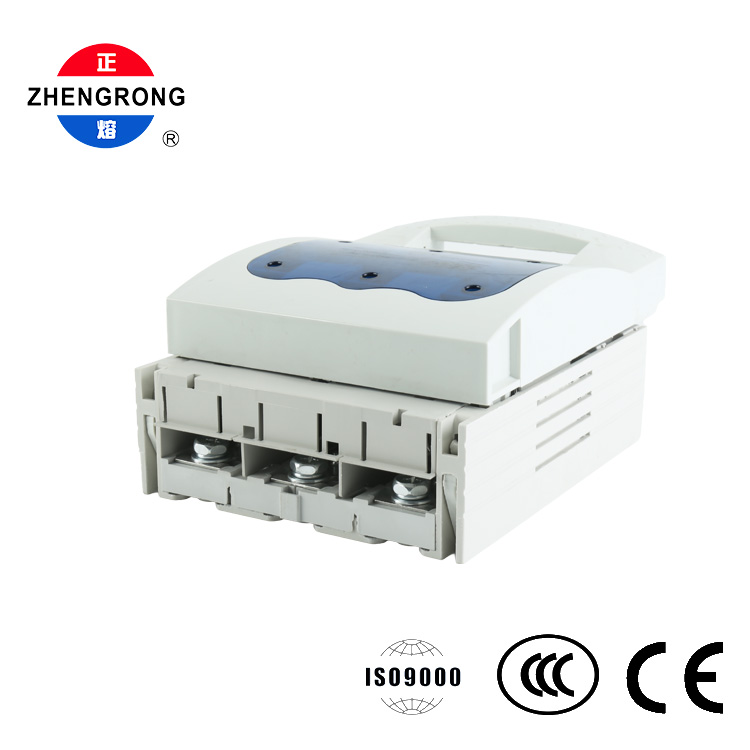

L'alloggiamento è stampato in plastica tecnica ignifuga di colore grigio chiaro/bianco sporco (grado PC o nylon) che offre eccellente isolamento, resistenza al calore e resistenza meccanica. La copertura blu traslucida è realizzata in plastica blu trasparente per una facile ispezione visiva.

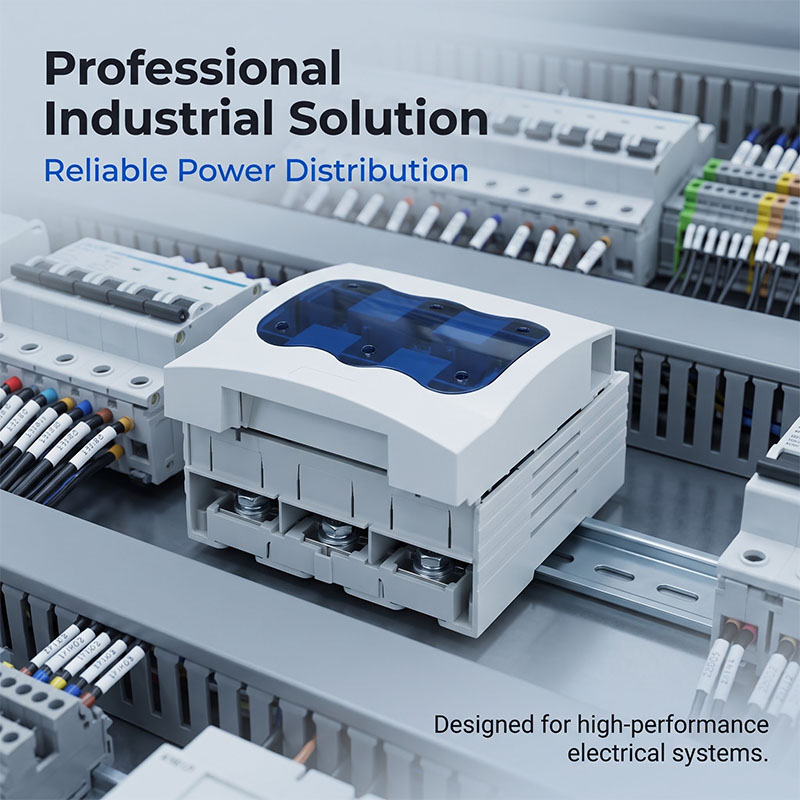

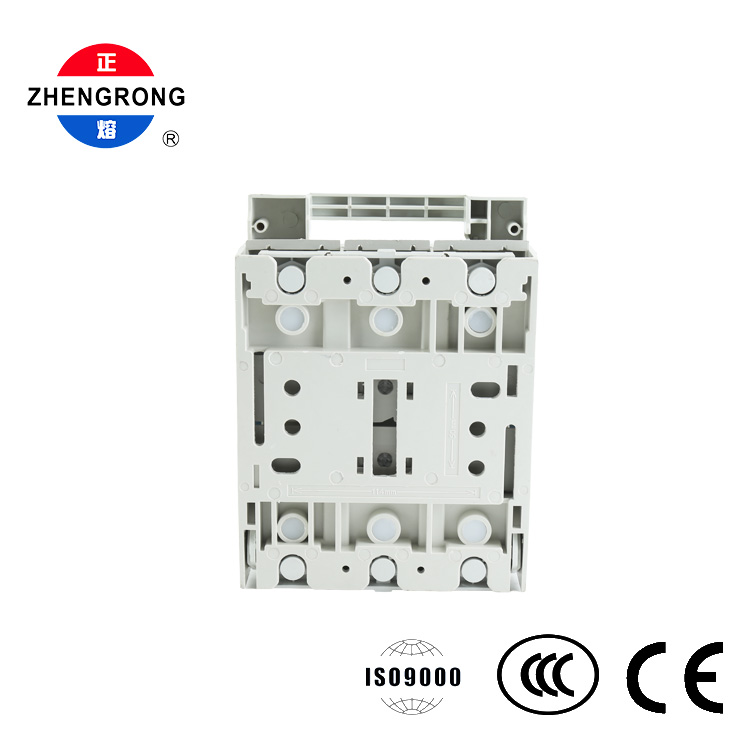

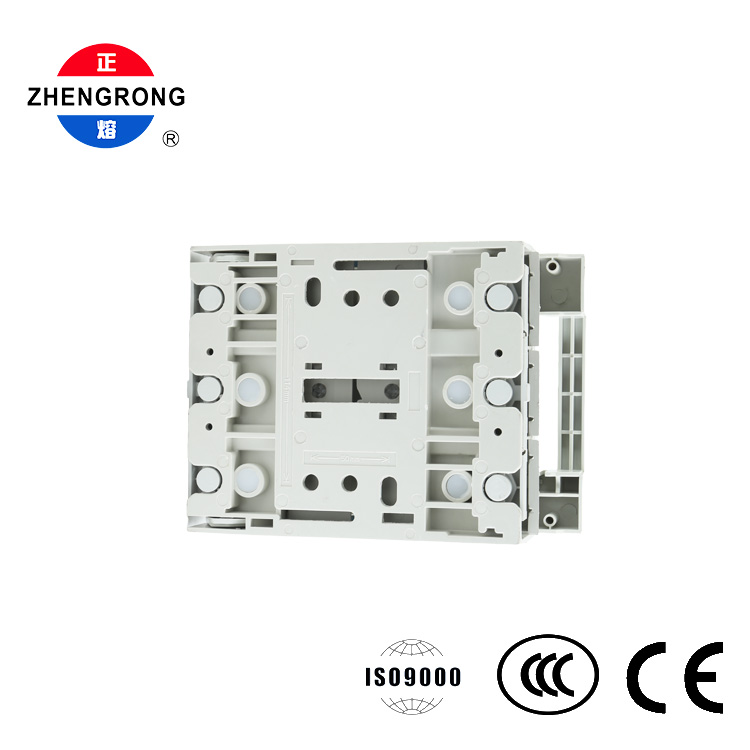

L'installazione è rapida e flessibile: le clip di montaggio inferiori consentono il montaggio a scatto su guide DIN standard da 35 mm o il fissaggio con viti sulla piastra di montaggio all'interno degli armadi di distribuzione.

Interruttore + isolamento + protezione con fusibile in un'unica unità

● — controllo del circuito, isolamento e protezione da sovraccarico/cortocircuito combinati, con risparmio di spazio e costi.

Protezione trifase a 3 poli

● — protezione simultanea di tutte e tre le fasi per motori e trasformatori.

Finestra blu a tre arcate

● — stato del fusibile di tutti e tre i poli visibile a colpo d'occhio senza aprire l'interruttore.

Ampia maniglia operativa

● — funzionamento manuale di apertura/interruzione comodo e affidabile.

Isolamento della rottura visibile

● — punto di disconnessione chiaro quando aperto, garantendo la sicurezza della manutenzione.

Custodia ignifuga

● — plastica tecnica ad alta resistenza con eccellente isolamento, resistenza al calore e agli urti.

Montaggio rapido su guida DIN

● — le clip inferiori si agganciano alle guide standard da 35 mm; supportato anche il fissaggio a vite.

Area etichetta per l'identificazione

● - zona etichetta rettangolare sopra la finestra per la numerazione delle apparecchiature.

Qualità certificata

● — conformità IEC/EN; Certificazione ISO9000, CCC e CE per i mercati nazionali ed esteri.

Applicazione

● Sistemi di distribuzione a bassa tensione in fabbriche, officine ed edifici commerciali

● Protezione da sovraccarico e cortocircuito per motori e trasformatori

● Quadri di distribuzione e controllo industriali

● Commutazione e isolamento del circuito nella distribuzione dell'energia

● Isolamento per manutenzione con interruzione visibile

● Quadristi, appaltatori elettrici e squadre di manutenzione degli impianti
