Sezionatore con fusibile 3 poli 160A 690V

Il sezionatore sottocarico con fusibile ZHENGRONG HR17-160 è un'unità modulare e salvaspazio per sistemi di distribuzione trifase a bassa tensione. Combina le funzioni di interruttore di carico, sezionatore e interruttore di emergenza in un unico dispositivo, mentre i fusibili integrati forniscono protezione da cortocircuito per i circuiti a valle.

Il design a 3 poli protegge tutte e tre le fasi contemporaneamente, rendendolo adatto per sistemi di alimentazione CA trifase in fabbriche, edifici commerciali e applicazioni di ingresso alimentazione di macchinari.

Progettazione e funzionamento

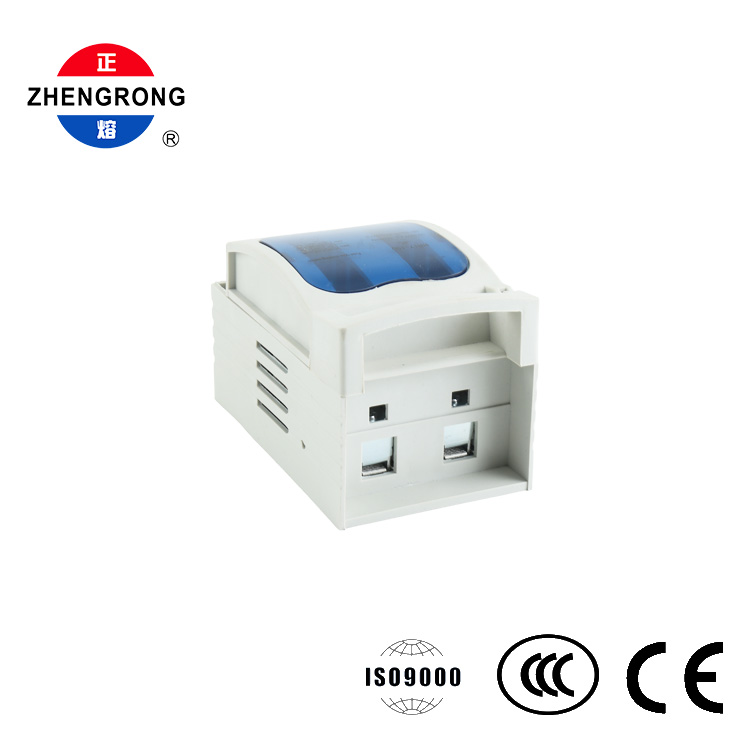

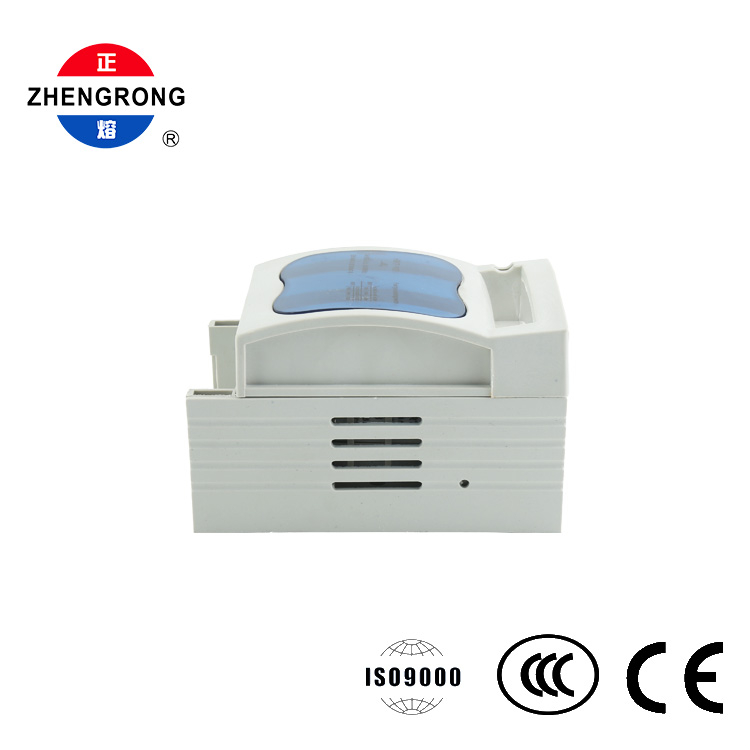

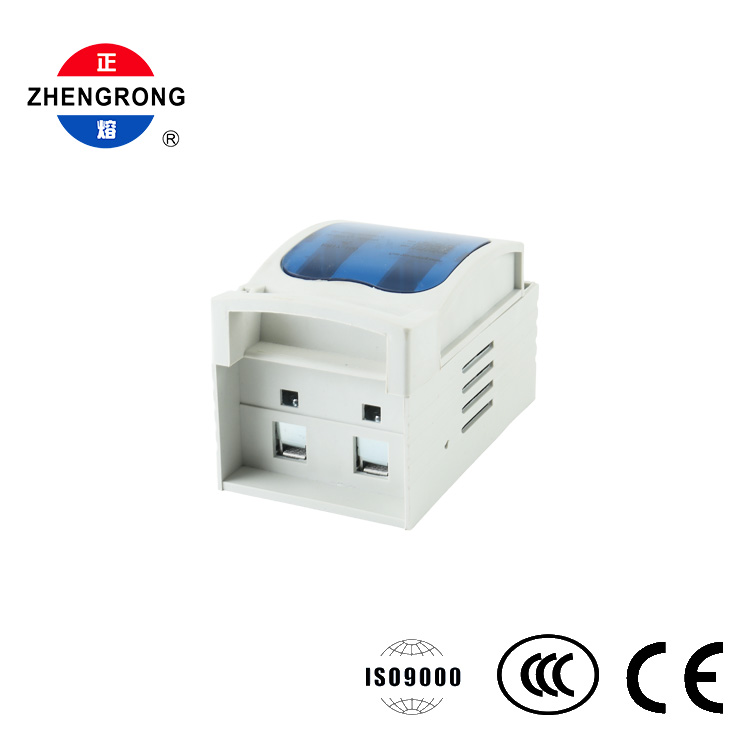

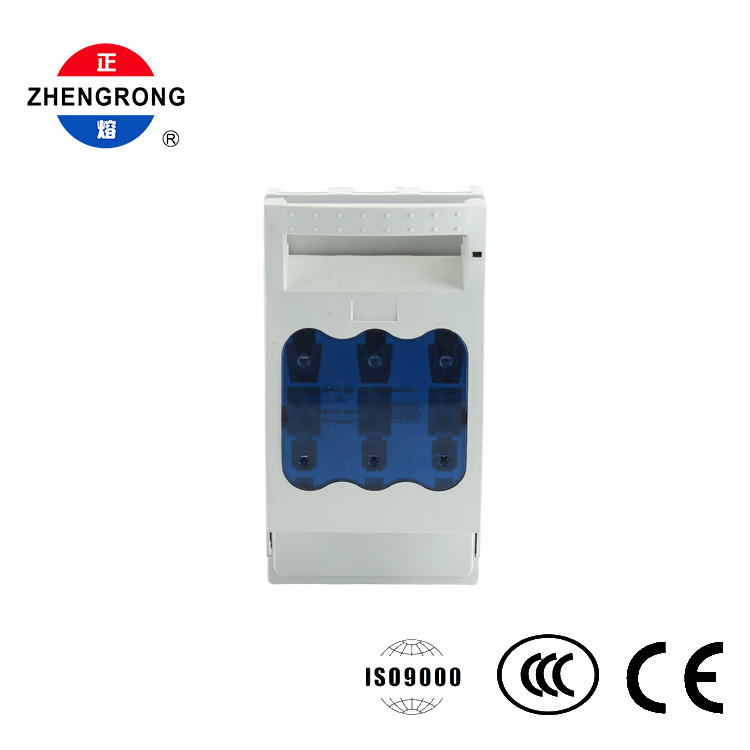

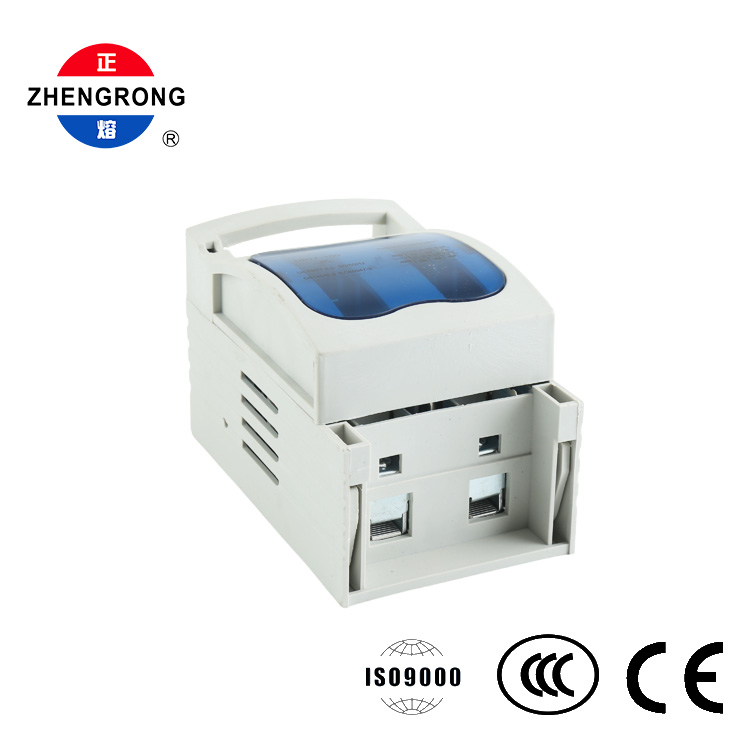

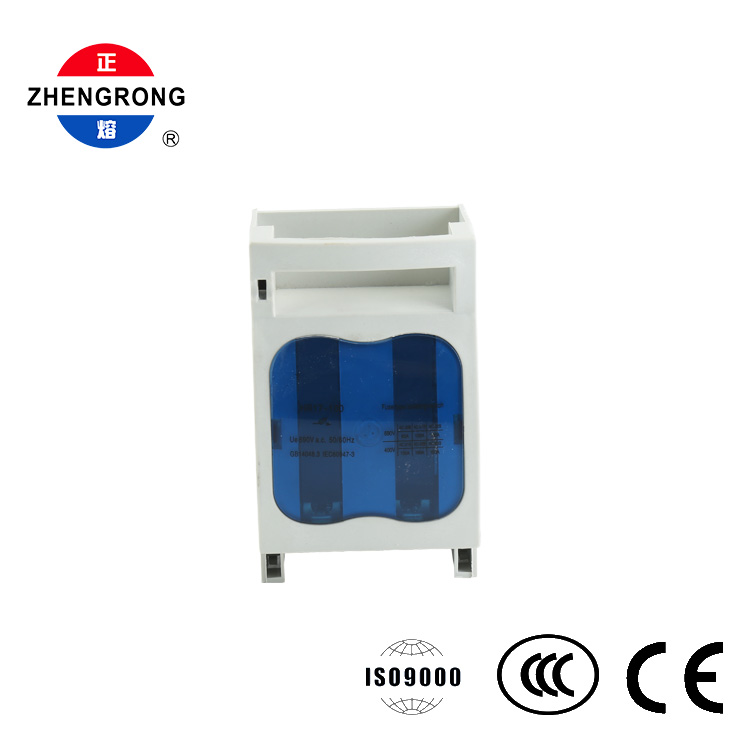

L'unità è dotata di un coperchio ribaltabile blu traslucido sulla parte anteriore, che si apre per l'ispezione e la sostituzione dei fusibili senza scollegare il cablaggio. Una maniglia incassata nella parte superiore fornisce una comoda presa per aprire e chiudere l'interruttore. Una fila di piccole nervature rialzate sulla superficie superiore migliora la presa e aumenta la durata.

Quando l'interruttore è aperto, il sezionatore forma un'interruzione chiaramente visibile, garantendo la sicurezza dell'operatore durante la manutenzione e la disconnessione di emergenza. I contatti conduttivi interni sono realizzati in rame o ottone argentato per una conduttività stabile e un basso aumento della temperatura.

L'alloggiamento è stampato in plastica tecnica ignifuga ad alta resistenza con finitura grigio chiaro, offrendo eccellente isolamento, resistenza agli urti e lunga durata. La finestra in policarbonato blu combina la protezione con una facile ispezione dello stato.

L'unità supporta due opzioni di montaggio: installazione a scatto su guide DIN standard da 35 mm o fissaggio con viti posteriori sulla piastra di montaggio dell'armadio, garantendo flessibilità per diversi design di pannelli.

Funzione 3 in 1

● — interruttore di carico, sezionatore e protezione con fusibile in un'unica unità compatta, con risparmio di spazio e costi sul pannello.

Protezione trifase a 3 poli

● — protezione simultanea di tutte le fasi per carichi trifase.

Isolamento della rottura visibile

● — punto di disconnessione chiaro quando aperto, garantendo una manutenzione sicura e un arresto di emergenza.

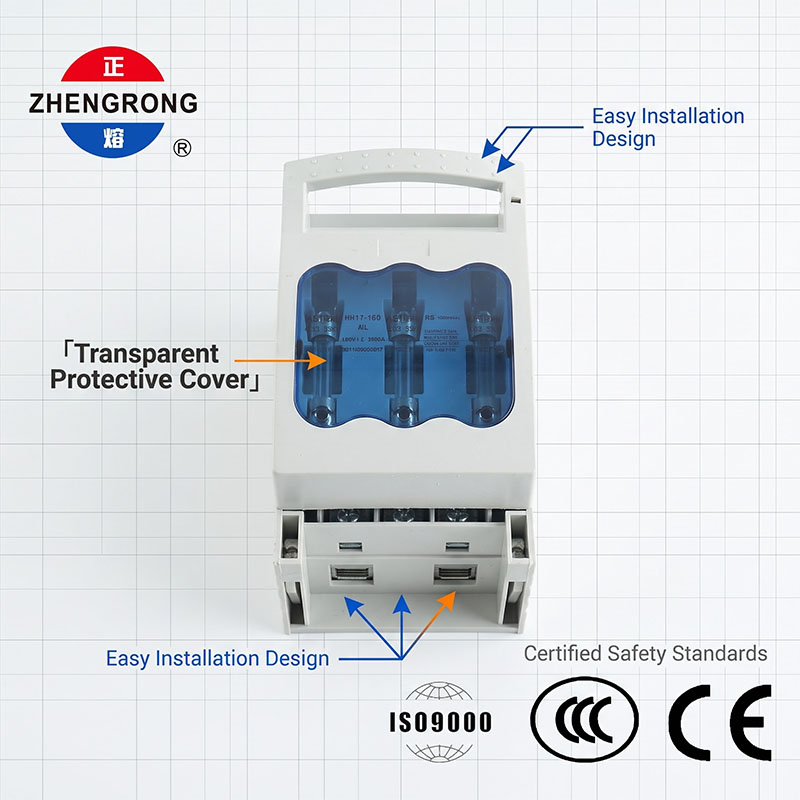

Accesso al fusibile con coperchio ribaltabile

● — la finestra blu traslucida consente l'ispezione dello stato dei fusibili e la rapida sostituzione senza ricablare.

Doppia opzione di montaggio

● — Montaggio a scatto su guida DIN da 35 mm o fissaggio posteriore con viti per un'installazione flessibile a pannello.

Custodia ignifuga

● — plastica tecnica ad alta resistenza con eccellente isolamento, resistenza agli urti e al calore.

Contatti ad alta conduttività

● — Terminali in rame o ottone argentati per prestazioni stabili e basso aumento di temperatura.

Funzionamento ergonomico

● — Maniglia superiore incassata con nervature per una commutazione manuale comoda e affidabile.

Qualità certificata

● — conforme allo standard IEC 60947-3; Certificazione ISO9000, CCC e CE per i mercati nazionali ed esteri.

Applicazione

● Quadri di distribuzione e armadi di controllo a bassa tensione

● Distribuzione dell'energia industriale nelle officine di fabbrica

● Pannelli di distribuzione principali e scatole di distribuzione secondaria negli edifici commerciali

● Interruttore di alimentazione e protezione da cortocircuito per macchinari di grandi dimensioni

● Centri di controllo motori

● Commutazione di emergenza e isolamento per manutenzione

● Quadristi, appaltatori elettrici e squadre di manutenzione degli impianti
