Perché la sicurezza del tuo impianto solare dipende dalla scelta del giusto fusibile CC fotovoltaico

2025-11-18 0 Lasciami un messaggio

Non importa in quale centrale solare entri, quale armadio di inverter commerciale apri o quale sistema fotovoltaico sul tetto residenziale ispezioni, troverai un componente spesso trascurato ma cruciale: ilFusibile CC fotovoltaico. Un inappropriatoFusibile CC fotovoltaicopossono non solo mettere a repentaglio la sicurezza ma anche causare notevoli perdite finanziarie. Cosa rende questo piccolo dispositivo così indispensabile? Perché gli esperti scelgono costantementeZhenghaofusibili? Sveliamo insieme i suoi misteri.

Sfide uniche

A differenza della corrente alternata (CA) utilizzata in casa, i pannelli solari generano corrente continua (CC). Questa DC ha caratteristiche uniche e potenzialmente pericolose:

1. Tensione continua e corrente elevata: soprattutto in caso di forte luce solare, i circuiti CC funzionano quasi alla tensione massima. A differenza della corrente alternata, un cortocircuito non scompare al successivo punto di passaggio per lo zero; l'arco risultante può durare molto più a lungo e generare temperature sufficienti a fondere il metallo e provocare un incendio.

2. Bassa impedenza della sorgente: i pannelli solari hanno una resistenza interna molto bassa. Quando si verifica un cortocircuito, viene generata quasi istantaneamente un'enorme sovracorrente. Senza una protezione a risposta rapida, cavi e connettori possono bruciarsi all'istante.

3. Array complessi: i pannelli solari collegati in serie generano tensioni elevate (tipicamente 600 V, 1000 V o 1500 V CC). La protezione di ciascun pannello o array richiede fusibili coordinati, affidabili e ad alta tensione nella scatola combinatrice.

Questo è esattamente il motivo per cui i fusibili CA standard non possono proteggere in modo sicuro i circuiti solari CC; non hanno la progettazione speciale richiesta per estinguere efficacemente gli archi CC continui ad alta tensione. SoltantoFusibili CC fotovoltaiciprogettati specificamente per la produzione di energia fotovoltaica possiedono la progettazione ingegneristica e i test rigorosi necessari per svolgere questo compito.

Scopo di un fusibile CC fotovoltaico

Lo scopo principale difusibili CC fotovoltaiciè semplice: isolare i guasti prima che si verifichi il disastro. Nello specifico, proteggono da due rischi principali:

1. Cortocircuito: i cortocircuiti causati da danni alla linea, errori di connessione, infiltrazioni di umidità, danni da roditori, guasti ai componenti o installazione non corretta creano un percorso a bassa resistenza, portando a un grande aumento di corrente incontrollato. I fusibili DC fotovoltaici rilevano immediatamente questo sovraccarico e fondono i loro componenti interni, scollegando in sicurezza il circuito e prevenendo danni a monte (pannelli, inverter) e a valle (linee fuse, incendi).

2. Corrente inversa: quando una stringa in un grande sistema parallelo si guasta, può verificarsi corrente inversa. Il pannello difettoso agisce come un assorbitore di corrente, facendo sì che i normali circuiti spingano indietro la corrente attraverso il pannello difettoso. Questa corrente inversa può causare surriscaldamento e danni permanenti al pannello interessato. L'installazione strategica di fusibili CC fotovoltaici agisce come una valvola unidirezionale, bloccando questa corrente inversa e prevenendo danni.

I fusibili CC fotovoltaici sono dispositivi di protezione cruciali nei sistemi solari:

Punti critici per il posizionamento dei fusibili CC fotovoltaici	Protegge da	Conseguenza senza protezione
Ingressi della scatola combinatore	Sovracorrente nelle singole stringhe di pannelli che alimentano il combinatore.	Un guasto in una stringa attira corrente distruttiva da tutte le stringhe parallele, potenzialmente friggendo cavi, terminali e l'intera scatola.
Output di stringhe in serie	Corrente inversa che ritorna in una stringa guasta (come descritto sopra).	Surriscaldamento e danni permanenti ai pannelli della stringa guasta. Perdita di potenza significativa.
Tra combinatori di stringa e inverter centrali	Cortocircuiti gravi che si verificano lungo i cavi di alimentazione più grandi o prima dell'ingresso CC dell'inverter.	Rischio di incendio catastrofico lungo i percorsi DC principali non protetti; sovraccaricare la protezione CC dell'inverter.
All'interno di convertitori/ottimizzatori DC-DC	Guasti interni all'unità di conversione di potenza.	Il danno si estende oltre il convertitore, colpendo potenzialmente altri componenti o circuiti. Rischio incendio.
Stringhe di batterie in sistemi accoppiati in corrente continua	Cortocircuiti all'interno di banchi di batterie ad alta capacità e ad alta energia.	Scarica incontrollata che porta a possibile fuga termica, incendio, esplosione.

1. Il mio sistema AC utilizza fusibili standard, perché non posso utilizzare questi fusibili per proteggere direttamente i miei pannelli solari?

Assolutamente no. I fusibili CA standard vengono testati solo per i circuiti CA. La fisica dell’estinzione degli archi CC (specialmente alle alte tensioni comuni nei sistemi solari) è molto più complessa. Gli archi CA si estinguono al punto di passaggio per lo zero della tensione, da 100 a 120 volte al secondo. Gli archi in corrente continua, invece, non hanno questo punto di estinzione; continuano a bruciare violentemente, provocando surriscaldamenti, esplosioni e persino incendi. I fusibili CC fotovoltaici sono certificati e appositamente progettati con camere e materiali di estinzione dell'arco esclusivi per interrompere in sicurezza gli archi CC continui ad alta tensione in pochi millisecondi.

2. Come faccio a sapere quale amperaggio dovrei scegliere per il mio fusibile CC fotovoltaico?

Le specifiche del fusibile devono essere determinate in base alla corrente specifica del circuito che protegge. Ciò richiede dei calcoli: Determinare la corrente di cortocircuito (Isc) della stringa/pannello: in condizioni di test standard (STC), trovare il valore Isc massimo per il pannello o la stringa.

Applicazione di un margine di sicurezza: le migliori pratiche consigliano di impostare i valori nominali dei fusibili tra il 125% e il 150% della Isc (distribuzione della corrente interrompibile). (Ad esempio, se l'Icc della stringa è 10A, il fusibile dovrebbe essere 12A o 15A). Ciò fornisce un margine per le variazioni della normale corrente operativa, garantendo al tempo stesso che possa resistere a correnti di guasto che superano di gran lunga la normale corrente operativa. Fare sempre riferimento al manuale di installazione, ai codici elettrici nazionali (NEC, IEC) e alle specifiche delle apparecchiature a valle (scatole di combinazione, inverter), che in genere specificano i valori nominali dei fusibili richiesti. I fusibili sottodimensionati possono causare falsi colpi, mentre i fusibili sopradimensionati sono pericolosi e violano le specifiche.

3. Mi è saltato il fusibile. Quali sono le cause comuni?

Un fusibile bruciato indica che ha completato la sua funzione critica. Le cause più comuni includono: Guasti da cortocircuito: isolamento del cavo danneggiato, connettori allentati che causano archi, guasto dell'isolamento dei terminali, danni fisici al cablaggio o all'apparecchiatura e guasto dei componenti interni.

Grave sovraccarico: la corrente supera costantemente e significativamente la corrente nominale del fusibile (questo è meno comune di un cortocircuito, ma può verificarsi se il cablaggio o il componente è notevolmente sottodimensionato; tuttavia, il dispositivo di protezione del circuito dovrebbe scattare per primo).

Soffiaggio errato: anche se la fusione errata di fusibili di alta qualità è rara, può verificarsi se le specifiche del fusibile sono leggermente errate, le prestazioni sono ridotte a causa dell'invecchiamento o di ambienti estremi, i collegamenti scadenti causano il surriscaldamento dei terminali del portafusibili o sono presenti difetti di fabbricazione.

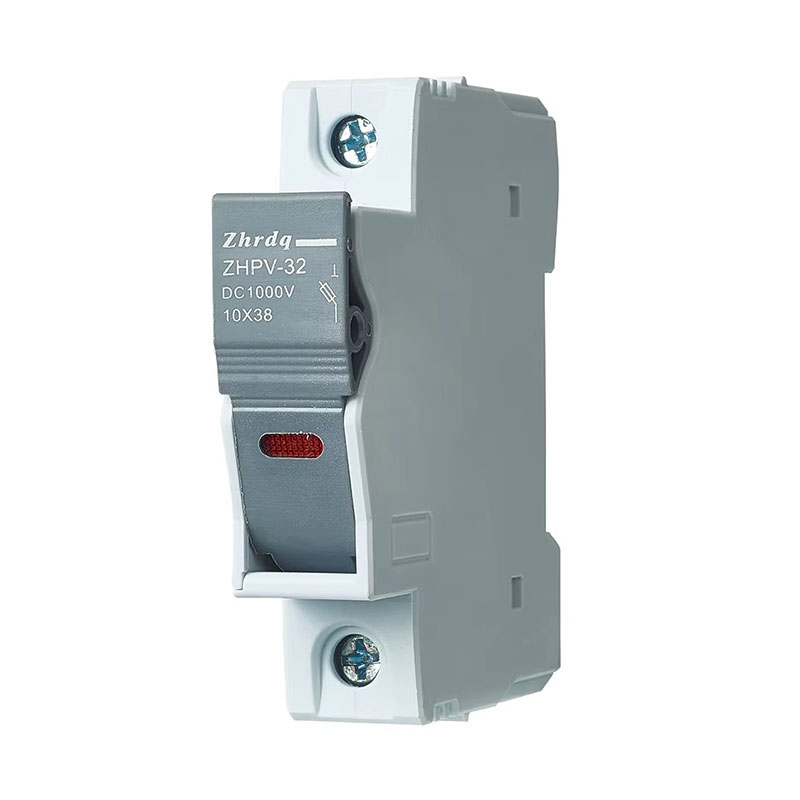

Photovoltaic DC Fuse

Il tuo impianto solare potrebbe funzionare brevemente senza essere adeguatamente dimensionato e certificatofusibili CC fotovoltaici, ma "funzionamento" significa qualcosa di più della semplice generazione di elettricità; significa funzionamento affidabile e sicuro per i decenni a venire. Ogni scatola combinatrice e ogni stringa di cavi possono rappresentare un punto di guasto, potenzialmente malfunzionante in condizioni specifiche. L'utilizzo di fusibili scadenti o l'esclusione della protezione non è una scorciatoia ma piuttosto un rischio inaccettabile per i tecnici, la proprietà e l'investimento.

Zhenghao si fonderappresentano la sicurezza tecnica. Realizzati secondo standard rigorosi e collaudati in ambienti globali difficili, forniscono la protezione critica con risposta rapida e elevata capacità di interruzione richiesta dai moderni sistemi fotovoltaici.
