Quali vantaggi in termini di sicurezza e prestazioni offre il fusibile ad alta corrente IEC 60269 da 415 V per i sistemi di distribuzione dell'energia industriale?

1. Progettazione del nucleo e definizione standard dei fusibili ad alta corrente IEC 60269

La norma IEC 60269 costituisce il quadro standard unificato globale per i fusibili a bassa tensione con elevato potere di interruzione, definendo regole rigorose per tensione nominale, capacità di trasporto di corrente, caratteristiche tempo-corrente, struttura meccanica e standard di test di sicurezza. Per le reti di distribuzione trifase industriali da 415 V, i fusibili ad alta corrente devono soddisfare sia i requisiti di sovraccarico lento che quelli di interruzione istantanea per cortocircuito per proteggere le costose apparecchiature di alimentazione a valle.

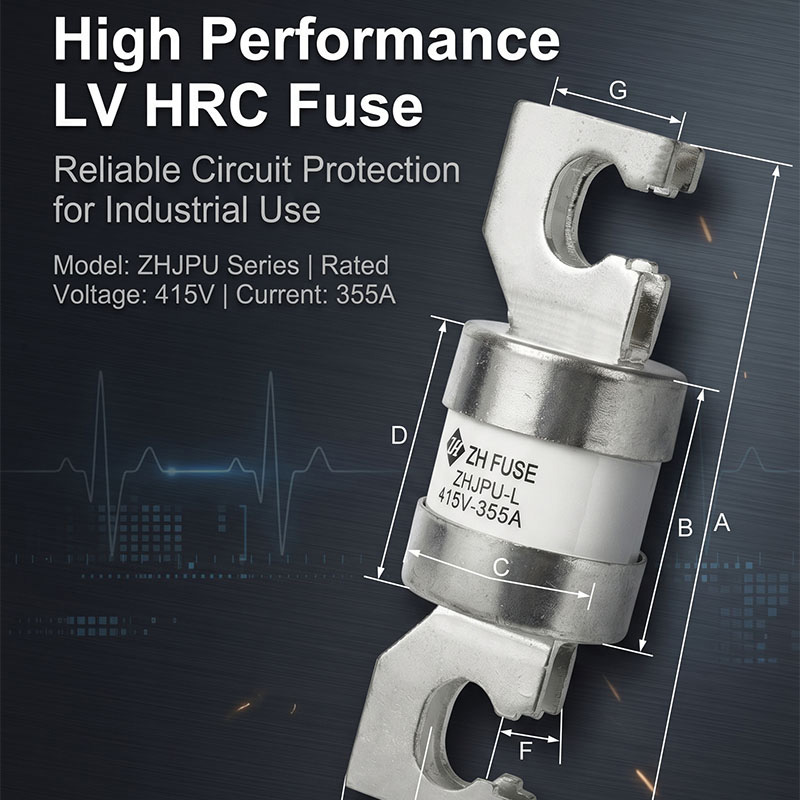

I tradizionali fusibili con guscio in plastica presentano evidenti difetti in ambienti industriali ad alta corrente, tra cui insufficiente resistenza al calore, terminali di contatto allentati e capacità di interruzione limitata. La struttura in ceramica imbullonata adottata da questo prodotto risolve questi punti critici tramite un alloggiamento integrato resistente alle alte temperature e terminali di collegamento in rame argentato. Come componente di protezione standardizzato progettato per circuiti industriali pesanti a bassa tensione,Fusibile per corrente elevata IEC 60269 415 Vunifica la tolleranza dimensionale e gli indicatori di prestazione elettrica per ottenere l'intercambiabilità tra progetti per gli integratori di ingegneria.

1.1 Due moduli di progettazione funzionale principale

• Modulo alloggiamento con isolamento in ceramica: il materiale ceramico ad alto contenuto di allumina blocca l'espansione dell'arco durante l'interruzione del guasto, con eccellente stabilità termica per evitare la deformazione dell'involucro sotto carico di corrente nominale a lungo termine.
• Modulo terminale conduttivo con connessione tramite bullone: ​​la placcatura in argento riduce la resistenza di contatto tra il fusibile e la sbarra collettrice, controllando l'aumento di temperatura nei punti di connessione entro i limiti standard anche in caso di funzionamento continuo ad alta corrente.
• Modulo elemento fusibile interno: la fusione metallica calibrata corrisponde alla curva caratteristica gG/gL, ottenendo un coordinamento graduale della protezione con i dispositivi di protezione del circuito a monte e a valle.

1.2 Valore della conformità allo standard IEC 60269

I prodotti che superano pienamente i test di tipo IEC 60269 possono essere implementati in progetti industriali nei mercati europei, del sud-est asiatico e dell'Australia senza ripetute certificazioni di sicurezza. Lo standard impone test rigorosi di interruzione di cortocircuito e di vibrazione meccanica per eliminare rischi nascosti come perdite dell'arco, rottura dell'involucro e fusione prematura in condizioni di corrente operativa normale. Per i team di procurement che gestiscono progetti di apparecchiature transfrontaliere, la conformità agli standard unificati semplifica notevolmente i processi di qualificazione dei componenti e di accettazione del progetto.

2. Tabella completa dei parametri delle specifiche tecniche standard

La progettazione e l'approvvigionamento elettrico si basano su parametri standardizzati chiari per completare l'abbinamento dei circuiti e la selezione dei modelli. Questa serie copre gamme di corrente nominale da 200 A a 400 A con tensione di lavoro di 415 V CA, con indicatori meccanici ed elettrici unificati per ridurre il carico di lavoro del confronto ripetuto dei parametri durante la progettazione. La tabella seguente ordina tutte le specifiche fisse principali applicabili alla linea di modelli ZHJPU-L.

2.1 Logica di selezione del modello per diversi carichi di circuito

• Rami di distribuzione industriale leggera (200 A ~ 280 A): adatti per apparecchiature ausiliarie di piccole fabbriche, armadi di distribuzione dell'illuminazione e pannelli di controllo a bassa potenza con carico uniforme stabile.
• Circuiti di controllo motore medi (300 A~360 A): adatto a motori trifase di medie dimensioni, sistemi di azionamento di nastri trasportatori e circuiti di protezione secondaria del trasformatore singolo.
• Circuiti di ingresso principali pesanti (380 A~400 A): applicati alla protezione delle sbarre principali di grandi centri di distribuzione di energia, terminali di uscita del generatore e circuiti di alimentazione principale di macchinari pesanti.

2.2 Vantaggi della progettazione condivisa unificata in tutti gli attuali gradi

Tutte le specifiche attuali di questa linea di prodotti mantengono la stessa struttura dell'alloggiamento in ceramica e la disposizione dei terminali a bullone. Questa progettazione coerente consente al personale di manutenzione di utilizzare gli stessi strumenti di installazione e gli stessi standard di gestione dei pezzi di ricambio, evitando una preparazione speciale delle apparecchiature per diversi gradi di corrente. Lo spessore unificato del terminale placcato in argento garantisce prestazioni di resistenza di contatto costanti su tutta la gamma di prodotti, eliminando la deviazione dell'aumento di temperatura causata da dimensioni incoerenti dei terminali durante il funzionamento in parallelo a lungo termine dell'armadio.

3. Vantaggi dell'alloggiamento in ceramica e del materiale terminale argentato

La selezione del materiale determina direttamente la durata di servizio a lungo termine e la sicurezza operativa dei fusibili ad alta corrente in ambienti industriali difficili. I fusibili con guscio in plastica a basso costo utilizzano materiali polimerici organici che si ammorbidiscono e si deformano a temperature elevate prolungate, mentre i terminali in rame nudo si ossidano rapidamente in officine umide o polverose, aumentando la resistenza di contatto e innescando guasti di surriscaldamento anomali.

Il sistema a doppio materiale di guscio in ceramica e terminali in rame argentato risolve contemporaneamente questi punti deboli di durabilità. La ceramica industriale di elevata purezza resiste continuamente alle alte temperature senza deformazioni e lo strato di placcatura in argento sui terminali in rame isola l'ossidazione dell'aria per mantenere prestazioni conduttive stabili per anni. Per i sistemi di alimentazione industriale in funzione 24 ore su 24, questa configurazione del materiale riduce notevolmente la frequenza dei cicli regolari di ispezione e sostituzione dei componenti.Fusibile per corrente elevata IEC 60269 415 Vadotta questa soluzione matura di materiale composito per adattarsi agli ambienti di fabbrica ad alta polvere, elevata umidità e frequenti fluttuazioni di temperatura.

• Custodia in ceramica: elevate prestazioni di soppressione dell'arco, previene la fuoriuscita dell'arco verso l'esterno durante l'interruzione di cortocircuito per evitare rischi di incendio all'interno degli armadi dei quadri elettrici.
• Terminali in rame argentato: bassa resistenza di contatto, aumento minimo della temperatura a pieno carico nominale, antiossidazione e anticorrosione per officine di impianti costieri o chimici.
• Mezzo di estinzione dell'arco a riempimento interno: assorbe istantaneamente l'energia dell'arco durante il taglio dei guasti, supportando un'elevata capacità di interruzione senza rottura o frammentazione dell'alloggiamento.

3.1 Prestazioni di stabilità termica nel funzionamento continuo

In condizioni di funzionamento continuo a piena corrente nominale per migliaia di ore, l'alloggiamento in ceramica mantiene la stabilità dimensionale senza espansione o screpolature. Il calore interno generato dall'elemento fusibile si dissipa uniformemente attraverso la parete in ceramica, evitando punti caldi locali che appaiono sui gusci dei fusibili in plastica. Anche in quadri chiusi con scarsa ventilazione naturale, l'aumento di temperatura complessivo del fusibile rimane entro i limiti consentiti dalla norma IEC 60269, eliminando il rischio di invecchiamento dell'isolamento delle sbarre adiacenti causato da un eccessivo accumulo di calore locale.

4. Caratteristiche di protezione gG/gL e prestazioni di interruzione per guasto

gG e gL rappresentano caratteristiche di protezione universali a gamma completa definite dalla norma IEC 60269, che coprono due principali tipi di guasto che minacciano i circuiti di alimentazione industriali: sovraccarico lieve e prolungato e cortocircuito grave istantaneo. Molti fusibili industriali di bassa qualità supportano solo la protezione di tipo singolo, o si fondono troppo facilmente sotto la corrente di spunto di avviamento del motore o non riescono a interrompere abbastanza rapidamente la corrente di cortocircuito di grandi dimensioni.

4.1 Logica di protezione da sovraccarico (caratteristica gL)

Quando i circuiti sono sottoposti a una corrente di sovraccarico lieve compresa tra 1,3 e 5 volte la corrente di esercizio nominale, l'elemento fusibile si scioglie gradualmente con azione ritardata. Questo ritardo evita la falsa bruciatura dei fusibili durante il normale avvio del motore, la carica dei condensatori e i picchi di corrente transitori delle apparecchiature, interrompendo comunque l'alimentazione se il sovraccarico persiste per un tempo prestabilito per prevenire l'invecchiamento dell'isolamento del cavo e danni da surriscaldamento delle apparecchiature.

4.2 Logica della protezione istantanea con interruzione di cortocircuito (caratteristica gG)

Quando si verifica una forte corrente di cortocircuito dovuta a cortocircuito del cavo, guasto interno dell'apparecchiatura o collisione della sbarra collettrice, la fusione interna vaporizza istantaneamente per formare un circuito aperto in pochi microsecondi. Il guscio ceramico e il materiale di estinzione dell'arco sopprimono efficacemente gli archi elettrici, isolando in modo sicuro la sezione del guasto senza danni da arco elettrico ai componenti circostanti del quadro. L'elevato potere di interruzione garantisce che il fusibile possa estinguere correnti di guasto estreme senza rotture strutturali o spruzzi di materiale conduttivo.

4.3 Coordinamento selettivo con i dispositivi di protezione a monte e a valle

• Abbina interruttori automatici miniaturizzati, interruttori automatici scatolati e contattori sulle apparecchiature a valle per formare un coordinamento di protezione graduale.
• Il design della curva tempo-corrente garantisce che solo il fusibile del ramo guasto si sciolga durante i guasti parziali del circuito, evitando l'interruzione dell'alimentazione dell'intero sistema dell'intero armadio di distribuzione.
• Compatibile con i requisiti di coordinamento della protezione primaria di trasformatori e generatori per sistemi di alimentazione industriale di medie e grandi dimensioni.

5. Scenari di abbinamento di applicazioni industriali universali

La distribuzione dell'alimentazione trifase standardizzata da 415 V copre quasi tutte le industrie manifatturiere, energetiche e dei macchinari pesanti a livello globale e il fusibile imbullonato ad alta corrente si adatta a ogni collegamento di protezione dell'alimentazione principale all'interno di questi sistemi. I team di approvvigionamento che gestiscono portafogli di progetti multisettoriali beneficiano di un modello a componente singolo che soddisfa molteplici esigenze di protezione delle apparecchiature, unificando l'inventario dei pezzi di ricambio e gli standard di formazione sulla manutenzione nei diversi siti di progetto.

• Pannelli di distribuzione dell'energia industriale e quadri principali: utilizzati come protezione primaria da sovracorrente per le sbarre di ingresso dell'armadio, isolando i guasti da cortocircuito per proteggere l'intera struttura di cablaggio dell'armadio.
• Centri di controllo motori: proteggono i motori di azionamento trifase di trasportatori, frantoi, pompe e ventilatori dalla bruciatura degli avvolgimenti causata dal sovraccarico del rotore bloccato o dal cortocircuito dei terminali.
• Circuiti ausiliari del generatore e del trasformatore: installati sui terminali di uscita dei gruppi elettrogeni e sui lati a bassa tensione dei trasformatori di distribuzione per bloccare la diffusione della corrente di guasto alle apparecchiature di alimentazione a monte.
• Macchinari pesanti e attrezzature edili: applicato ai principali circuiti di ingresso dell'alimentazione di grandi gru, apparecchiature di miscelazione e macchinari per il trasporto minerario che operano con carichi pesanti variabili.
• Quadri elettrici di protezione chimica e ambientale: la struttura isolante in ceramica resiste ai gas corrosivi e all'erosione dell'umidità all'interno delle sale di controllo degli impianti chimici e degli armadietti delle apparecchiature per il trattamento delle acque reflue.

6. Linee guida per l'installazione e regole per la manutenzione operativa quotidiana

Una corretta installazione imbullonata e una manutenzione ordinaria prolungano direttamente il ciclo di servizio dei fusibili ed evitano rischi nascosti per la sicurezza causati da un assemblaggio improprio o da un'ispezione trascurata. Tutte le regole di funzionamento seguono le specifiche di funzionamento ausiliario IEC 60269, adatte per l'esecuzione da parte del personale di manutenzione elettrica in loco senza una formazione professionale complessa.

6.1 Specifiche di installazione standard imbullonata

• Pulire tutte le superfici di contatto delle sbarre prima dell'installazione per rimuovere strati di ossido e particelle di polvere che aumentano la resistenza di contatto.
• Stringere i bulloni di montaggio con chiavi dinamometriche calibrate per evitare terminali allentati che generano punti caldi di surriscaldamento.
• Mantenere lo spazio di installazione verticale e orizzontale attorno a ciascun fusibile per garantire la dissipazione naturale del calore per convezione dell'aria senza bloccare il cablaggio dell'armadio.
• Allineare completamente le superfici dei terminali argentati con i piani delle sbarre in rame per evitare contatti puntuali e rischi di surriscaldamento locale.

6.2 Standard di ispezione e manutenzione regolari

Durante le ispezioni trimestrali dell'armadio elettrico, il personale di manutenzione deve controllare visivamente l'eventuale scolorimento dei terminali dei fusibili (un segno di aumento anomalo della temperatura). Qualsiasi fusibile che mostri scolorimento del guscio, ossidazione dei terminali o lieve deformazione deve essere sostituito immediatamente, anche senza fusione difettosa. Dopo l'interruzione per guasto da cortocircuito, l'intero collegamento del fusibile necessita di una sostituzione completa anziché di una riparazione parziale, poiché la fusione interna e il riempitivo di estinzione dell'arco perdono le prestazioni di protezione originali una volta attivati.

La gestione dello stoccaggio richiede il posizionamento dei fusibili di riserva in ambienti di magazzino asciutti e privi di polvere per prevenire l'ossidazione dei terminali argentati prima dell'installazione. I componenti in stock a lungo termine devono completare l'ispezione visiva dell'aspetto prima della consegna ai cantieri edili per filtrare i prodotti con graffi superficiali o difetti di rottura del guscio ceramico.
