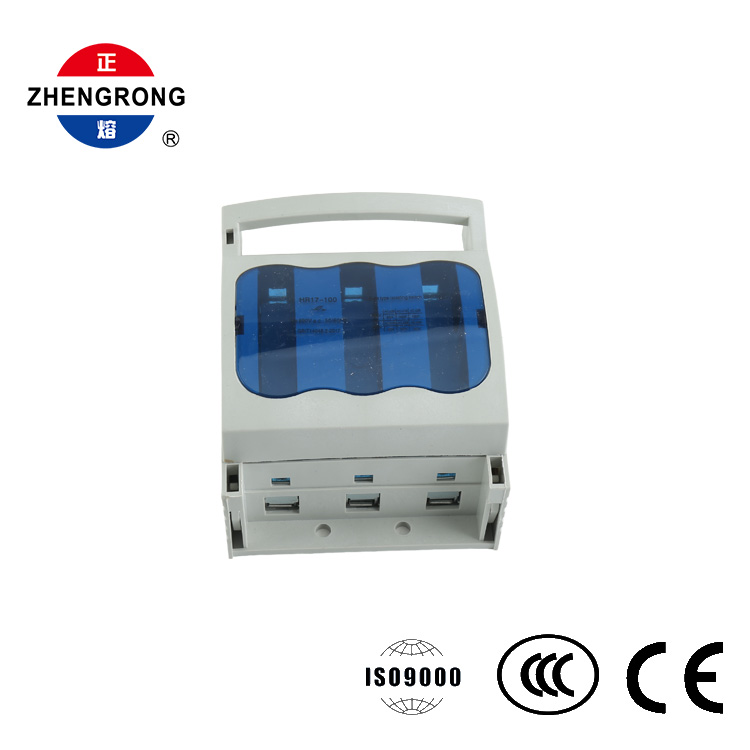

Sezionatore con fusibile a 3 poli 100A 690V su guida DIN

Il sezionatore sottocarico con fusibile ZHENGRONG HR17-100 è un dispositivo di commutazione e protezione compatto e professionale per la distribuzione trifase a bassa tensione. Combina le funzioni di interruttore di carico, sezionatore e protezione da cortocircuito in un'unica unità, riducendo i componenti e semplificando il cablaggio del pannello.

Il design a 3 poli protegge tutte e tre le fasi del circuito. Ha una potenza nominale di 100 A a 690 V ed è conforme a GB/T 14048.3-2017, contrassegnato come sezionatore con fusibile secondo la nomenclatura standard.

Progettazione e funzionamento

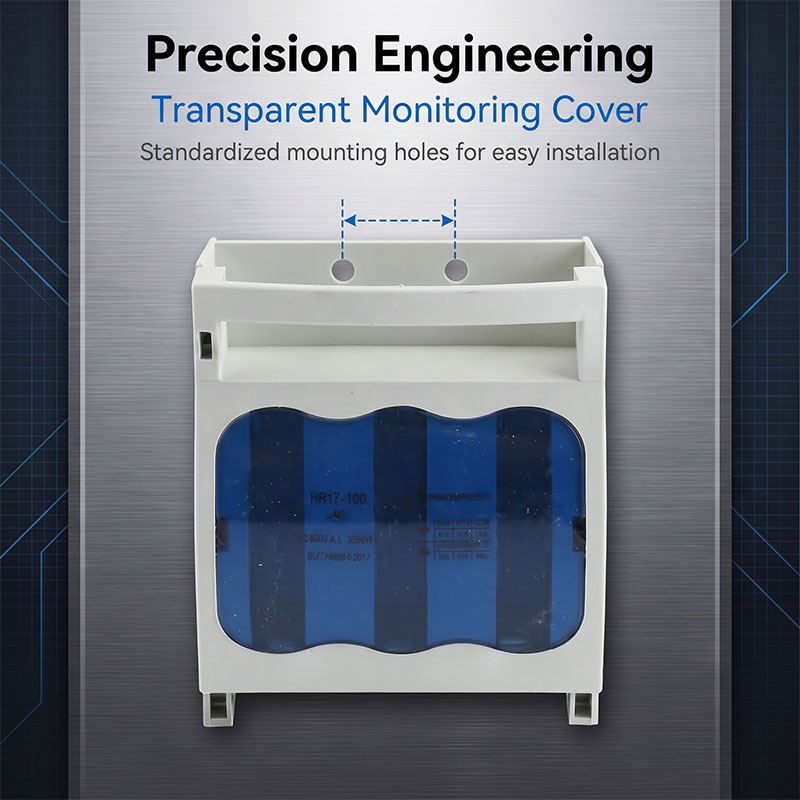

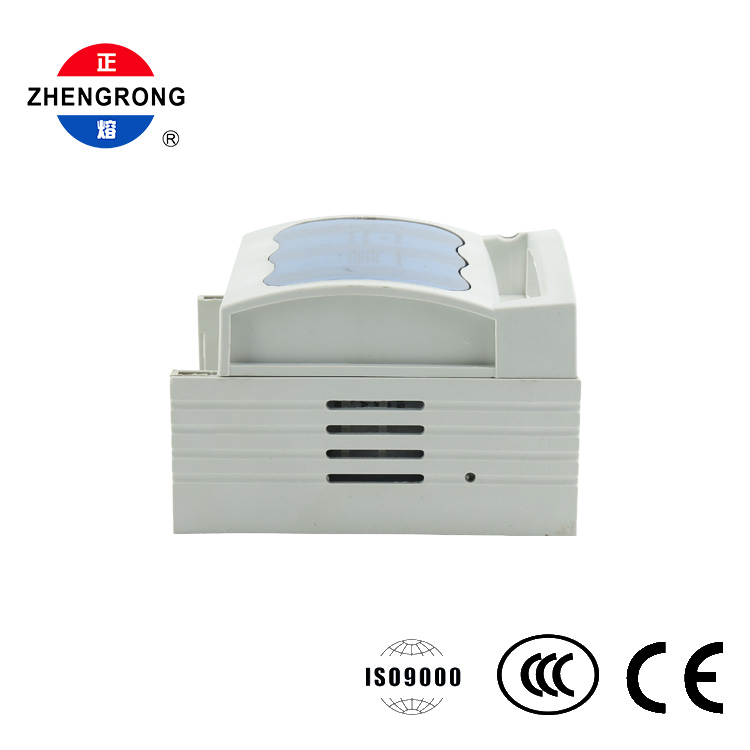

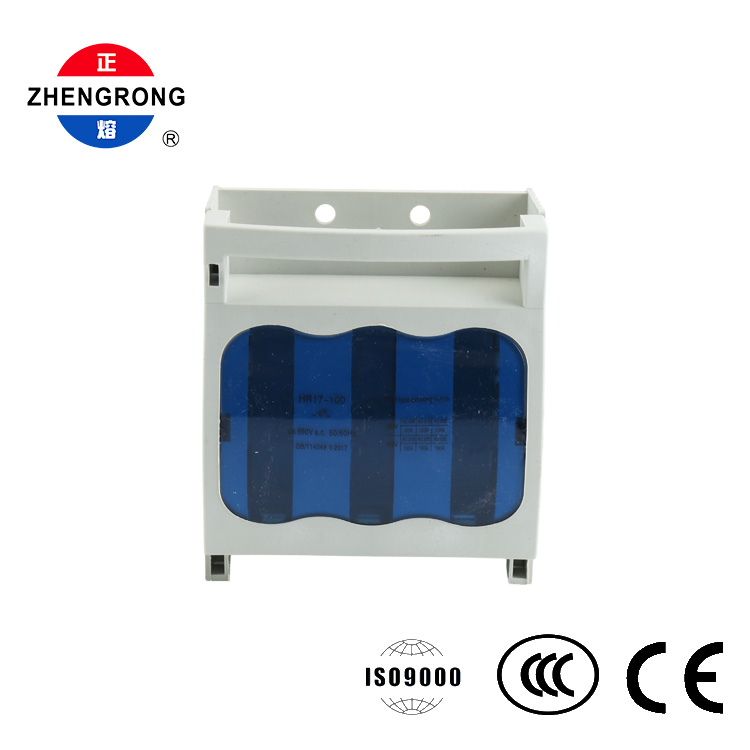

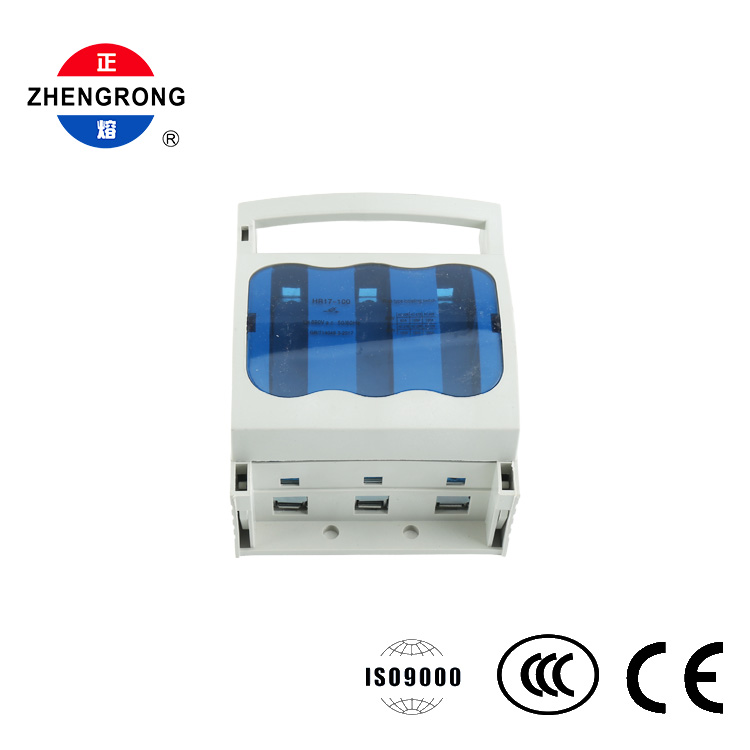

L'unità è composta da una base e da un coperchio superiore apribile con maniglia orizzontale integrata nella parte superiore. La maniglia offre una presa comoda per le operazioni di apertura/interruzione manuale, mentre la finestra blu traslucida nel coperchio consente agli operatori di controllare a colpo d'occhio le condizioni dei fusibili senza aprire l'unità.

Il coperchio a cassetto si apre per una rapida ispezione e sostituzione dei fusibili. L'alloggiamento è stampato in plastica tecnica rinforzata ignifuga (grado nylon o PBT) con nervature di rinforzo per elevata resistenza meccanica, isolamento e resistenza al calore.

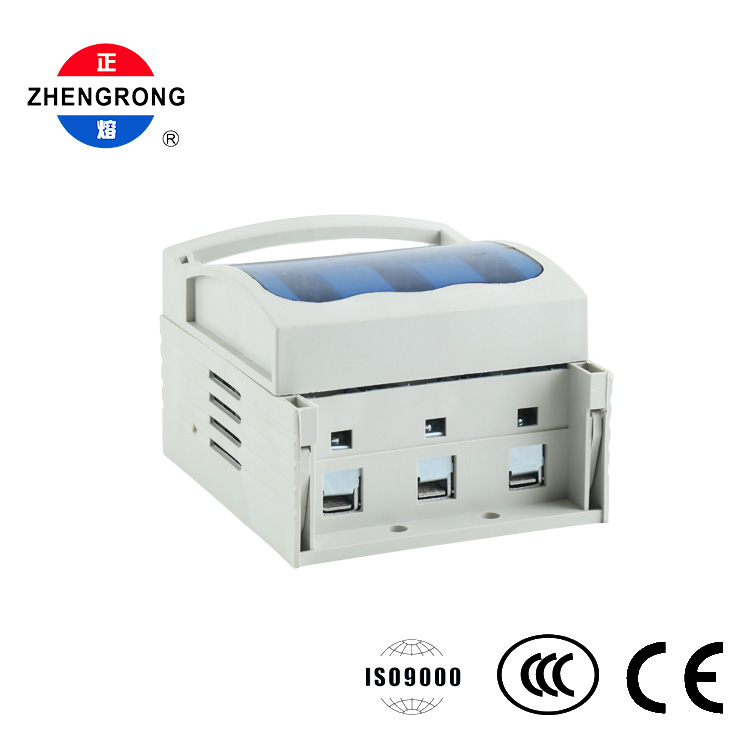

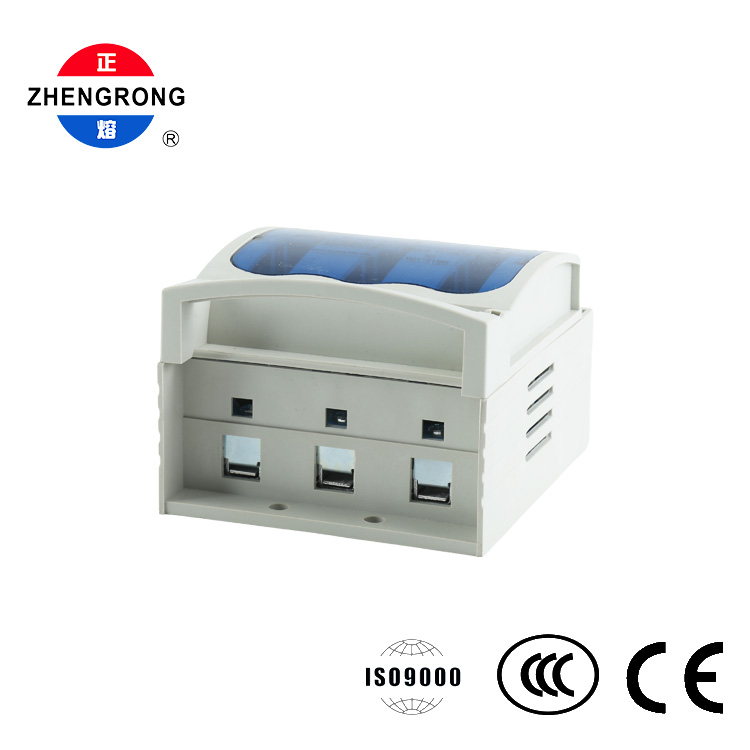

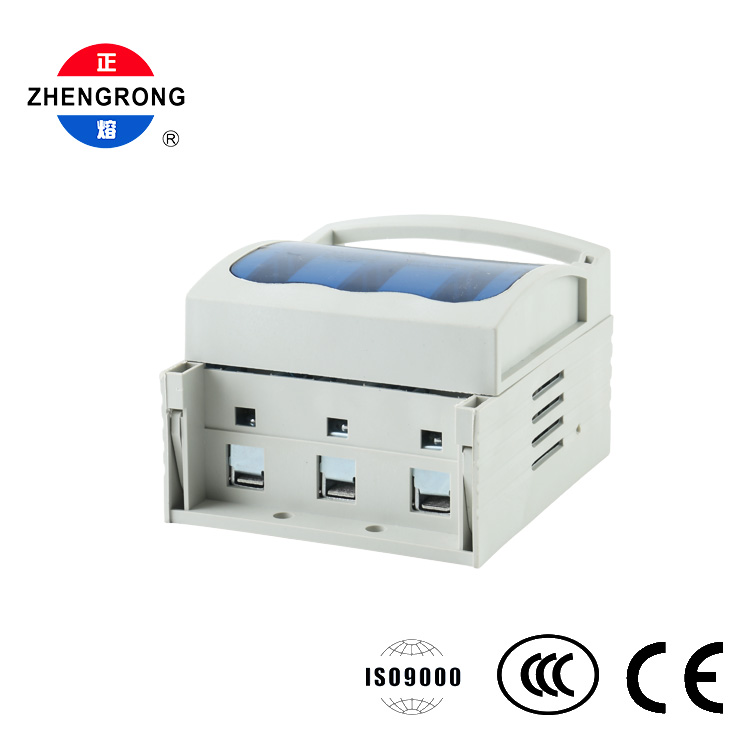

Il cablaggio viene effettuato tramite tre terminali inferiori con collegamenti a morsetto a vite per un fissaggio del cavo sicuro e di facile manutenzione. Per l'installazione, la base offre due opzioni: clip laterali per il montaggio su guida DIN standard da 35 mm o due fori circolari per viti sulla piastra di base per il fissaggio diretto sulla piastra di montaggio dell'armadio. Gli slot e i fermi laterali consentono inoltre il montaggio affiancato o l'aggiunta di contatti ausiliari.

Caratteristiche

Funzione 3 in 1

● — commutazione del carico, isolamento e protezione da cortocircuito in un'unica unità compatta.

Protezione trifase a 3 poli

● — protezione simultanea di tutte le fasi per carichi trifase.

Isolamento della rottura visibile

● — punto di disconnessione chiaro quando aperto, garantendo una manutenzione sicura e un arresto di emergenza.

Finestra blu traslucida

● — condizione del fusibile visibile a colpo d'occhio senza aprire il coperchio.

Maniglia a cassetto

● — ampia impugnatura orizzontale per un cambio manuale comodo e affidabile.

Doppia opzione di montaggio

● — Clip per guida DIN da 35 mm o fissaggio a vite per un'installazione flessibile.

Custodia rinforzata ignifuga

● — Plastica tecnica in nylon/PBT con nervature per elevata robustezza, isolamento e resistenza al calore.

Morsetti sicuri con morsetto a vite

● — cablaggio affidabile con facile accesso per la manutenzione.

Design espandibile

● — gli slot e i fermi laterali supportano il montaggio affiancato e i contatti ausiliari.

Qualità certificata

● — conforme a GB/T 14048.3-2017; Certificazione ISO9000, CCC e CE.

● Scatole di distribuzione dell'alimentazione e armadi di controllo di fabbrica

● Quadri di distribuzione principali e protezione dei circuiti derivati ​​negli edifici commerciali

● Disconnessione dell'alimentazione e protezione da cortocircuito per motori e trasformatori

● Sistemi di distribuzione a bassa tensione negli impianti industriali

● Centri di controllo motori

● Isolamento per manutenzione e commutazione di emergenza

● Quadristi, appaltatori elettrici e squadre di manutenzione degli impianti
