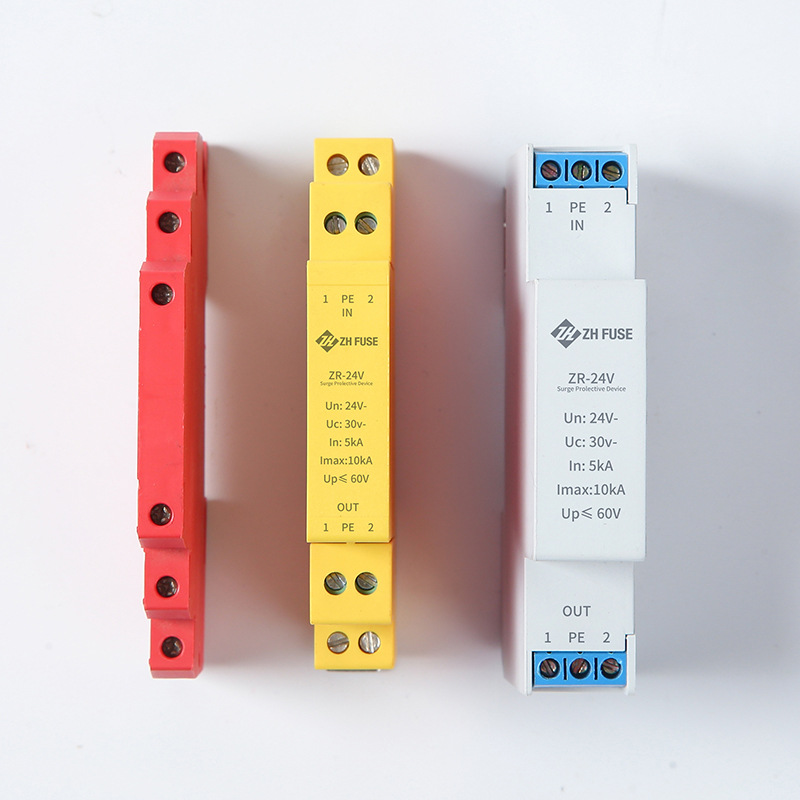

Dispositivo di protezione da sovratensione del segnale 24 V CC (ZR-24V)

Il nostro SPD ZR-24V è progettato per proteggere i circuiti di segnale e controllo a 24 V CC da sovratensioni transitorie causate da induzione di fulmini, scariche elettrostatiche o operazioni di commutazione della rete. È dotato di un design di protezione intelligente che blocca rapidamente le sovratensioni a ≤60 V, mantenendo una perdita di inserzione estremamente bassa per preservare l'integrità del segnale per le applicazioni ad alta trasmissione.

Alloggiato in un fattore di forma sottile e modulare con guida DIN, questo SPD è facile da installare negli armadi di controllo e si integra perfettamente con i sistemi a 24 V CC (ad esempio RS485, sensori analogici, I/O PLC e dispositivi di sicurezza). Il suo design robusto garantisce prestazioni stabili in caso di sovratensioni ripetute, con una chiara etichettatura dei terminali (IN/OUT/PE) per un cablaggio e una manutenzione semplici. Essendo un componente critico dei sistemi di automazione industriale e degli edifici, funge da livello di difesa dedicato per i circuiti di segnale a bassa tensione, prevenendo tempi di inattività delle apparecchiature e guasti dei componenti.

Caratteristiche principali

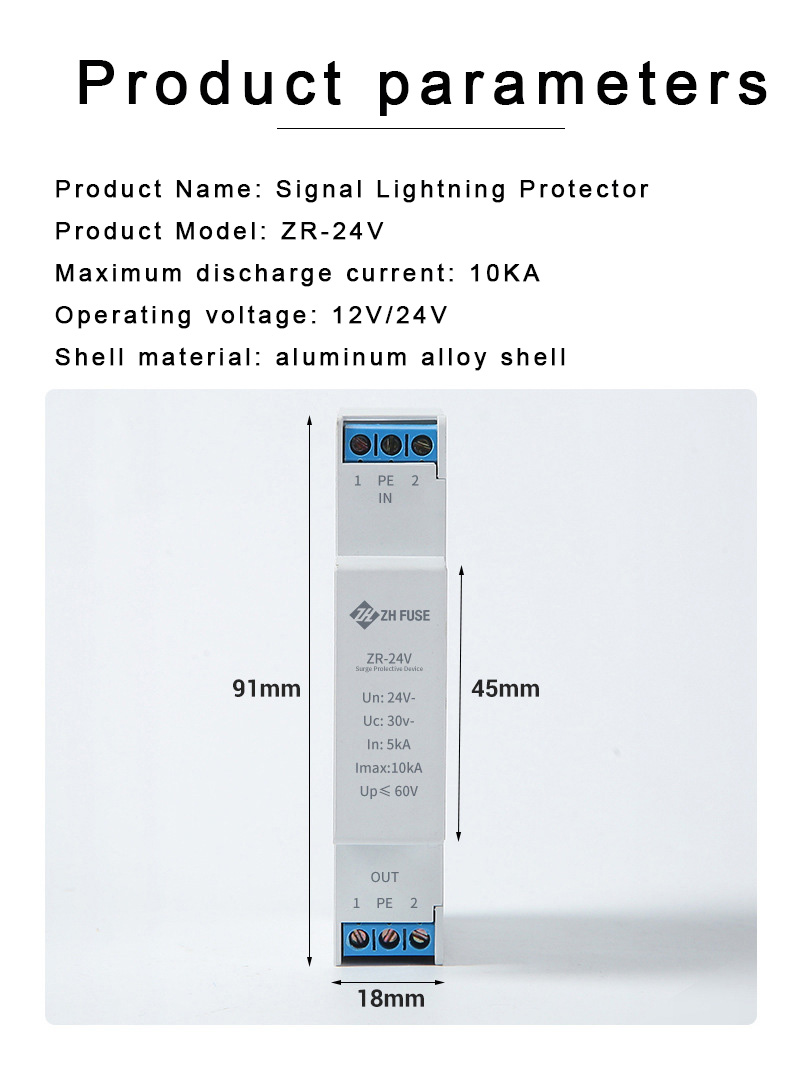

· Protezione specializzata da 24 V CC: ottimizzata per circuiti di controllo e segnale a bassa tensione da 24 V CC, con una tensione operativa continua massima (Uc) di 30 V.

· Elevata capacità di sovratensione: corrente di scarica nominale (In) di 5 kA e corrente di sovratensione massima (Imax) di 10 kA, in grado di gestire fulmini e sovratensioni ripetuti.

· Blocco preciso della tensione: limita la tensione residua (Up) a ≤60 V, garantendo che i componenti elettronici sensibili siano protetti dai danni da sovratensione.

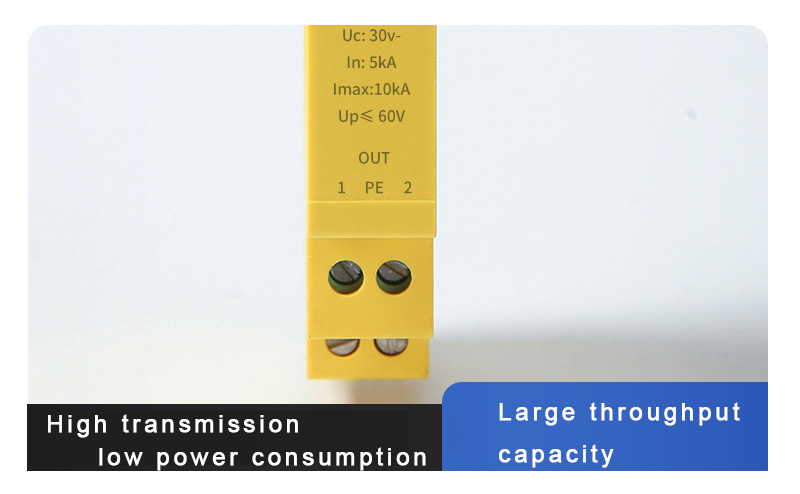

· Trasmissione elevata e perdite ridotte: design con perdita di inserzione estremamente bassa, che preserva l'integrità del segnale per la trasmissione di dati e controlli ad alta velocità.

· Protezione intelligente: risposta rapida alle sovratensioni transitorie, con prestazioni stabili e nessun impatto sul normale funzionamento del circuito.

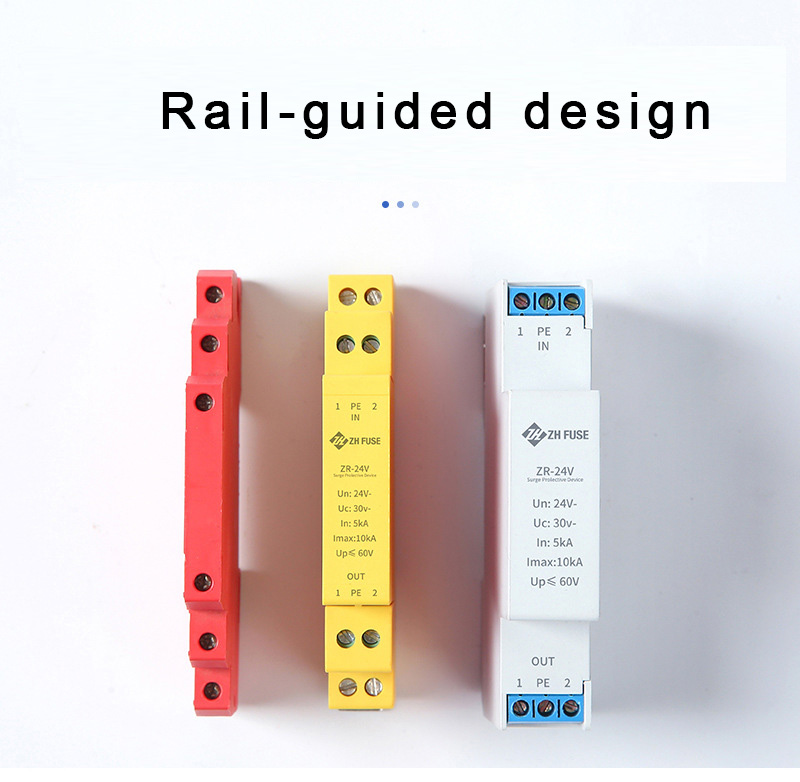

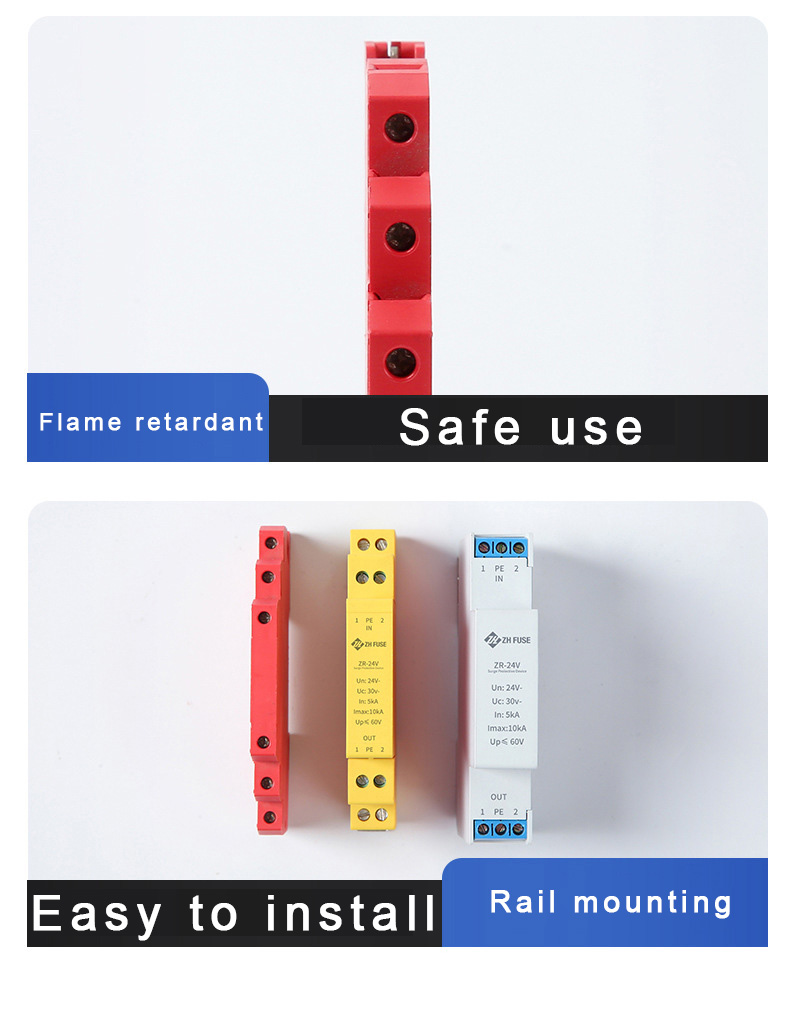

· Montaggio compatto su guida DIN: alloggiamento sottile e modulare per una facile installazione negli armadi di controllo, risparmiando spazio e semplificando l'integrazione del sistema.

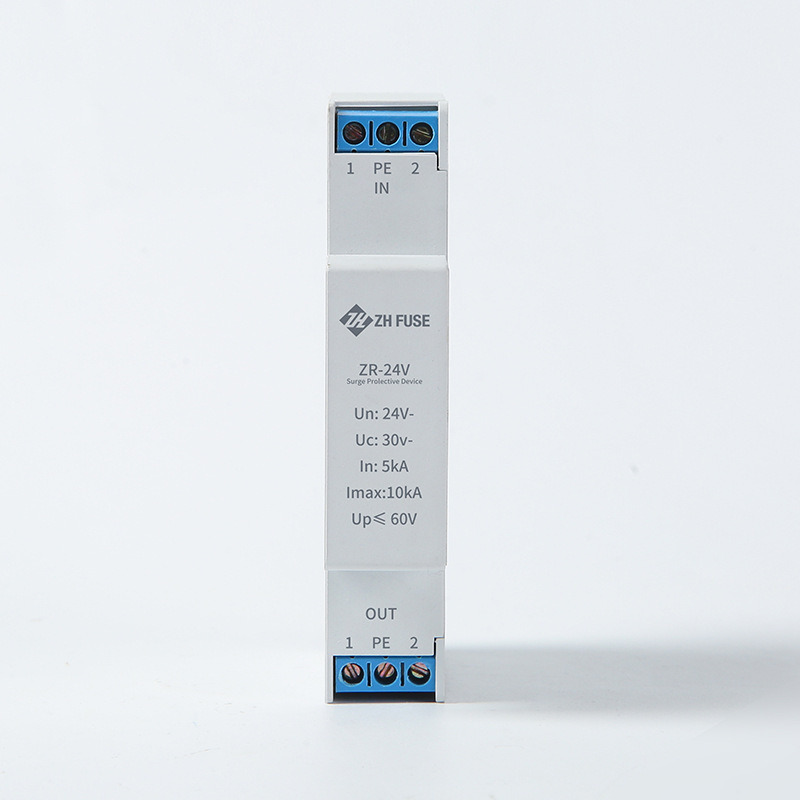

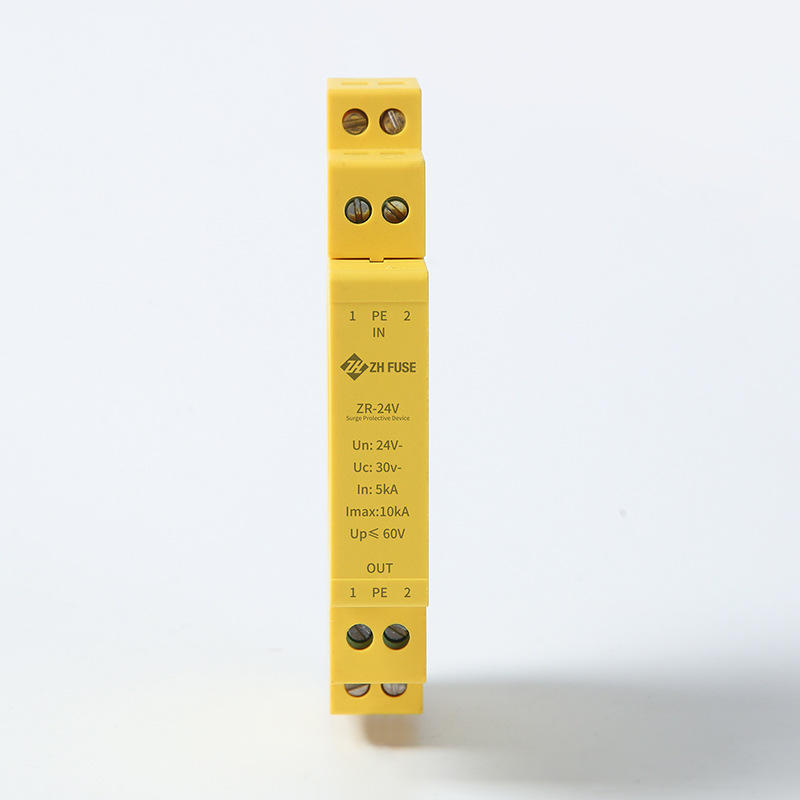

· Chiara identificazione del cablaggio: terminali IN/OUT/PE standardizzati per un'installazione rapida e senza errori.

· Automazione industriale: protegge PLC, sistemi DCS, sensori a 24 V CC e moduli I/O dai danni da sovratensione.

· Sistemi di controllo degli edifici: salvaguardano il controllo degli accessi, gli allarmi antincendio e i circuiti di controllo HVAC.

· Sicurezza e sorveglianza: scherma telecamere CCTV da 24 V CC, lettori di controllo accessi e sistemi di allarme.

· Strumentazione e misurazione: protegge i sensori di pressione, temperatura e flusso con interfacce di segnale da 24 V CC.

· Reti di telecomunicazioni e dati: protegge le linee di comunicazione da 24 V CC e i dispositivi con porta seriale (ad esempio RS485/RS232).

· Sistemi di energia rinnovabile: integra i sistemi di monitoraggio dell'energia solare ed eolica con protezione del segnale da 24 V CC.
